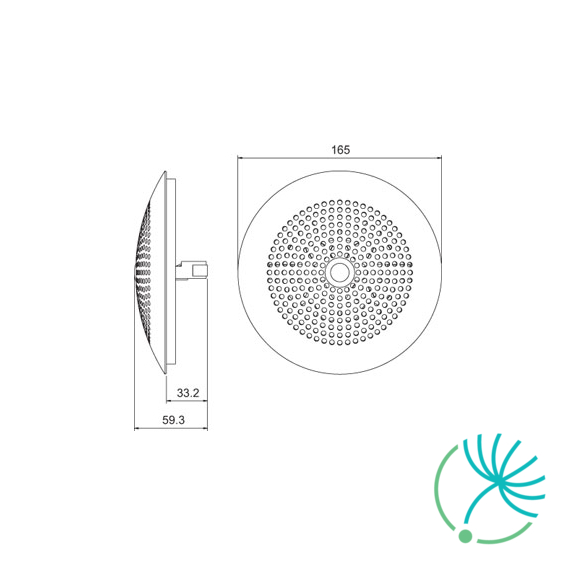

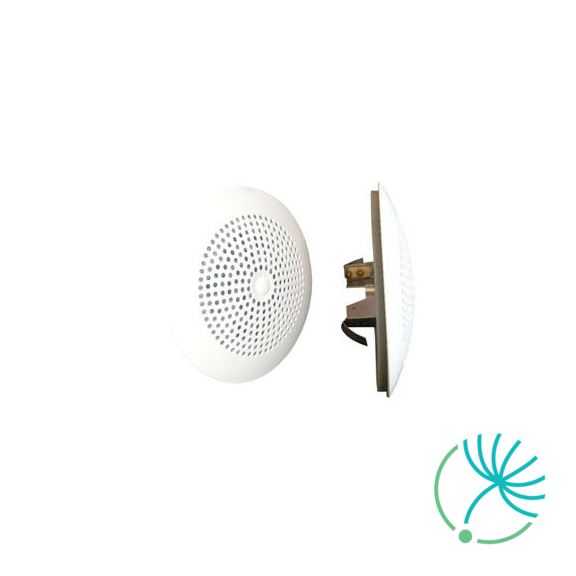

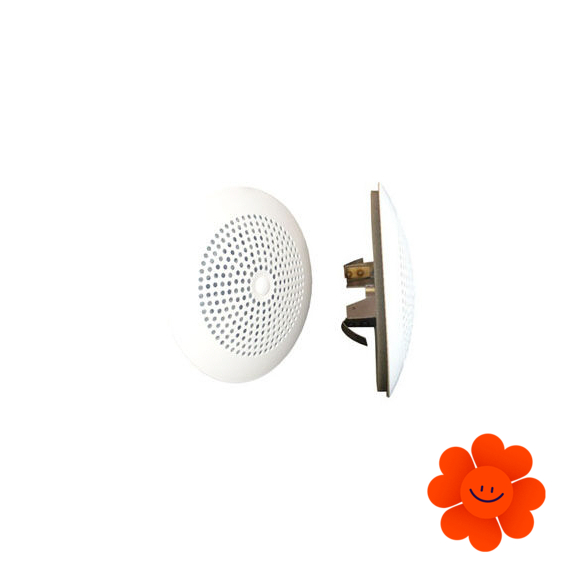

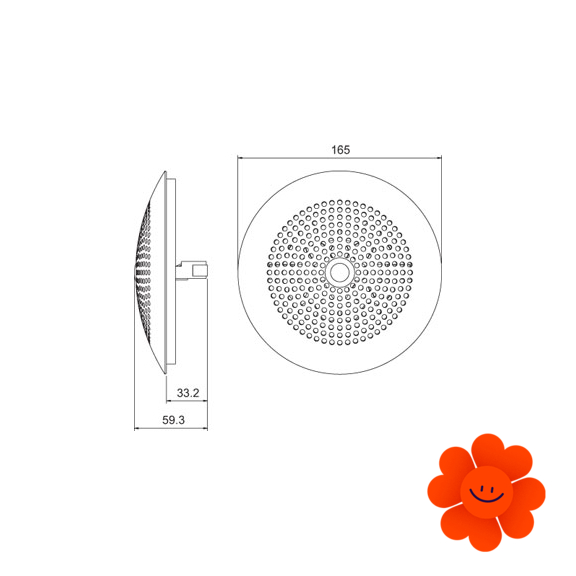

Systemair Elegant VT 100 Luftauslass

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Das EFFC 160 Ventil kann mit seiner Größe auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

TST-160 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

EFF ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFF 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Das Ventil kann mithilfe des Montagerahmens RFU/RFP oder direkt an das Spirorohr eingebaut werden.

IGC ist ein rundes Gitter, das für Die Zu- oder Abluft für die Außenmontage dient.

Es ist mit dem Schutznetz aus dem rostfreien Stahl ausgestattet (8x8 mm). Verfügbare Durchmesser ø100-250 mm.

Das Gitter wird aus dem Aluminium hergestellt. Der Lamellenabstand ist 19 mm, die Lamellenneigung ist 35°.

Das Gitter wird an das Rundrohr gesteckt und mit den Schrauben durch die vorbereitete Löcher befestigt.

EFFC ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFFC 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Zum Bestandteil der Lieferung des EFFC Ventils gehört auch das Montagerahmen.

EFF ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFF 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Das Ventil kann mithilfe des Montagerahmens RFU/RFP oder direkt an das Spirorohr eingebaut werden.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

TSK-200 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TSK-250 ist ein runder Deckenauslass mit verstellbarem Schlitz und perforierter Frontplatte. Er kann auch für die Abluft verwendet werden.

Der Deckenauslass besteht aus zwei Teilen, die in verschiedenen Positionen eingestellt werden können, um die geforderte Reichweite der Luftströmung zu erzielen. Der Luftauslass kann auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft von der gekühlten Luft ΔT = 10K verwendet werden.

Das Material des Luftauslasses besteht aus weißem verzinkten Stahlblech RAL 9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

TFF ist ein rundes Zuluftventil geeignet für die Deckenmontage. Es besteht aus der Einströmdüse und einer Zentralscheibe, die mit dem schalldämmenden Material beschichtet ist.

Die TFF Ventile werden aus dem verzinkten Stahlblech mit dem Anstrich RAL9003 hergestellt.

Dank ihren technischen Eigenschaften verfügen die Ventile über breite Anwendungsmöglichkeiten. Die Reichweite und der Druckverlust können durch das Drehen der Zentralscheibe reguliert werden.

Das Ventil TFF eignet sich auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft der gekühlten Luft ΔT = 10K.

TFF wird mithilfe der Federn einfach entweder in das Montagerahmen RFU oder direkt an das Rohr befestigt werden.

TFF ist ein rundes Zuluftventil geeignet für die Deckenmontage. Es besteht aus der Einströmdüse und einer Zentralscheibe, die mit dem schalldämmenden Material beschichtet ist.

Die TFF Ventile werden aus dem verzinkten Stahlblech mit dem Anstrich RAL9003 hergestellt.

Dank ihren technischen Eigenschaften verfügen die Ventile über breite Anwendungsmöglichkeiten. Die Reichweite und der Druckverlust können durch das Drehen der Zentralscheibe reguliert werden.

Das Ventil TFF eignet sich auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft der gekühlten Luft ΔT = 10K.

TFF wird mithilfe der Federn einfach entweder in das Montagerahmen RFU oder direkt an das Rohr befestigt werden.
